Od modelu terenu do łyżki — jak koparka zamienia projekt 3D w ruch osprzętu

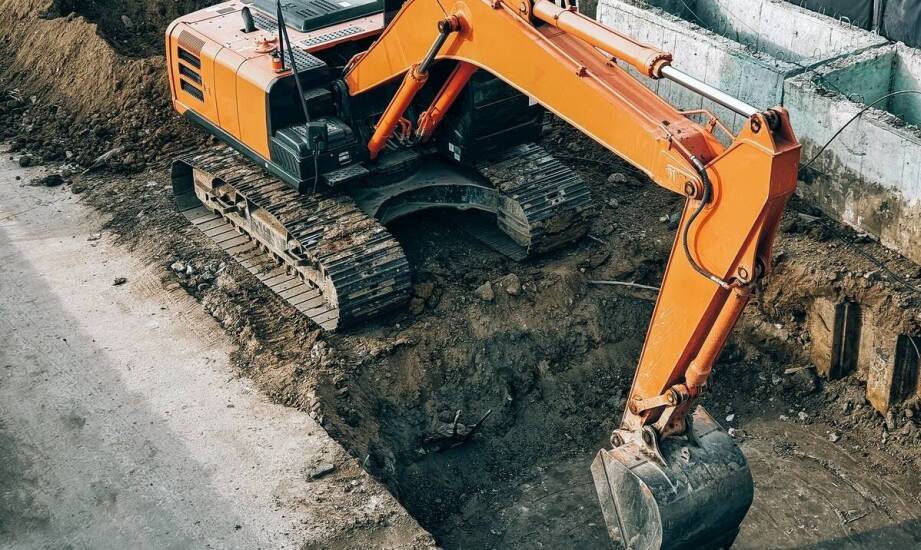

Na typowym wykopie pod fundamenty koparka wyposażona w system 3D do koparki nie wymaga ciągłego tyczenia przez geodetę. Operator skupia się na manewrach ramienia, podczas gdy system Trimble Earthworks automatycznie dostosowuje wysięgnik i łyżkę do modelu projektu. Dzięki temu prace ziemne idą szybciej, bez przerw na pomiary łaty.

Jak GNSS i czujniki obliczają pozycję łyżki?

Systemy sterowania maszynami Trimble Earthworks integrują cyfrowy model terenu z danymi o lokalizacji maszyny i położeniu osprzętu. Anteny dual GNSS określają pozycję koparki z centymetrową precyzją, nawet gdy maszyna jest w ruchu. Jednocześnie czujniki IMU (Inertial Measurement Unit) zamontowane na ramieniu, wysięgniku i łyżce mierzą kąty, nachylenia oraz ruchy osprzętu w sześciu stopniach swobody. System na bieżąco łączy te informacje, aby w czasie rzeczywistym obliczyć trójwymiarową pozycję krawędzi łyżki względem powierzchni projektowej. W trybie półautomatycznym operator kontroluje ruchy ramienia, a oprogramowanie steruje wysięgnikiem i łyżką, co pozwala precyzyjnie odwzorować projekt.

Praca z systemem 3D: od ekranu po ograniczenia

Na 10-calowym ekranie dotykowym opartym na systemie Android operator widzi model 3D projektu z nałożoną na niego aktualną pozycją łyżki. Paski świetlne (light bars) po bokach ekranu wskazują odchyłkę w poziomie i pionie – zielony kolor oznacza zgodność z projektem, a czerwony sygnalizuje potrzebę korekty. Górny pasek tekstowy wyświetla informacje o rzędnej docelowej, aktualnej głębokości wykopu lub nasypu (cut/fill) oraz odległości od linii projektowych. Dodatkowe widoki, jak profil poprzeczny czy rozszerzona rzeczywistość (AR), pomagają utrzymać prawidłowe nachylenie skarp bez zbędnych ruchów łyżką.

Wdrożenie rozwiązania zaczyna się od instalacji komponentów. Integracja systemu 3D do koparki wymaga podłączenia anten GNSS na dachu kabiny oraz czujników IMU do układu hydraulicznego. Cyfrowy model terenu importuje się bezpośrednio z oprogramowania projektowego, takiego jak Trimble Siteworks. Wsparciem w tym procesie, od montażu po szkolenia operatorów, zajmują się specjaliści tacy jak inżynierowie z SITECH Poland, będącego wyłącznym dystrybutorem technologii Trimble w kraju.

Systemy sterowania maszynami tracą precyzję w warunkach ograniczonego dostępu do nieba. Drzewa, wysokie budynki czy głębokie wykopy mogą blokować sygnał GNSS, co wymusza przełączenie na tryb 2D i pracę w oparciu o ręczne pomiary. Na stromych skarpach czujniki IMU kompensują przechyły maszyny, jednak nagłe zmiany w terenie lub nieujęte w projekcie przeszkody wymagają aktualizacji modelu. Mimo to system jest z powodzeniem wykorzystywany przy wykopach liniowych, niwelacji terenu pod drogi oraz precyzyjnym profilowaniu skarp, co znacząco ogranicza zużycie paliwa i nadmiarowe zużycie materiałów.

Ostatecznie jakość wykopu zależy od dokładności modelu projektu, poprawnej kalibracji czujników GNSS i IMU oraz wprawy operatora w interpretacji wskazań na ekranie. Cyfrowy asystent ułatwia pracę, ale nie zastąpi wiedzy i dobrych nawyków.
