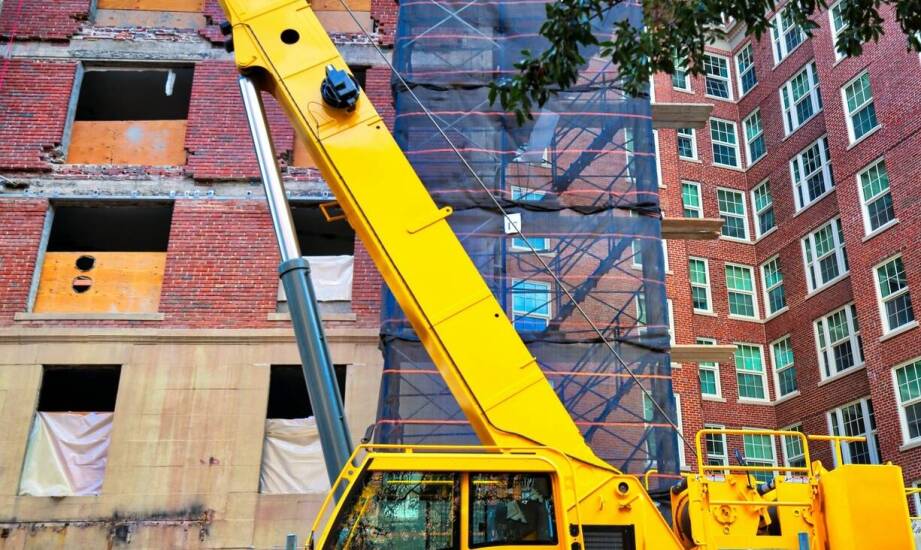

Dlaczego promień pracy żurawia decyduje o konfiguracji maszyny na miejskiej budowie

Na miejskim placu budowy przestrzeń manewrowa często ogranicza się do zaledwie kilku wolnych metrów. Maszyna staje tuż obok głębokiego wykopu, a operator musi lawirować między gęstą zabudową oraz napowietrznymi liniami energetycznymi. W takich warunkach fizyka bezlitośnie weryfikuje możliwości techniczne ciężkiego sprzętu. Przesunięcie stanowiska pracy o zaledwie pięć metrów od osi podnoszonego obiektu drastycznie zmienia sytuację. Zwiększenie promienia z dziesięciu do piętnastu metrów sprawia, że realna nośność układu spada z osiemdziesięciu do niespełna pięćdziesięciu ton. Nawet potężny sprzęt traci swoje podstawowe właściwości, jeśli zostanie źle usytuowany względem przenoszonego ładunku. Właśnie dlatego sama nominalna klasa tonażowa urządzenia nie gwarantuje jeszcze sukcesu podczas skomplikowanego montażu elementów infrastruktury. Prawidłowe zaplanowanie geometrii przestrzennej zapobiega groźnym przeciążeniom i pozwala bezpiecznie operować ogromnym ciężarem nad głowami pracowników.

Udźwig katalogowy a rzeczywiste możliwości na budowie

Udźwig katalogowy podawany przez producentów określa maksymalną masę ładunku przy najmniejszym możliwym promieniu działania. Wartość tę osiąga się zazwyczaj zaledwie dwa do trzech metrów od osi obrotu wieży. W warunkach rzeczywistych każdy dodatkowy metr odległości od ładunku wyraźnie redukuje maksymalne bezpieczne obciążenie układu hydraulicznego. Doskonale widać to w oficjalnych tabelach obciążeniowych przygotowanych zgodnie z surowymi wytycznymi Urzędu Dozoru Technicznego. Dla przykładu potężna maszyna Liebherr LTM 1250 podniesie maksymalnie dwieście pięćdziesiąt ton wyłącznie blisko własnego środka ciężkości. Kiedy konieczne staje się podanie materiału na odległość trzydziestu metrów, ten sam sprzęt poradzi sobie z ciężarem rzędu zaledwie kilkudziesięciu ton. Wszelkie błędy pomiarowe przy planowaniu ustawienia skutkują przerwaniem robót przez inspektora nadzoru.

Kolejnym kluczowym parametrem determinującym efektywność pozostaje całkowita długość ramienia roboczego. Wspomniany wcześniej model dysponuje zoptymalizowanym wysięgnikiem teleskopowym, który pozwala na bezstopniowe rozsunięcie stalowych segmentów do imponujących siedemdziesięciu dwóch metrów. Długie ramię ułatwia podawanie wielkogabarytowych elementów na wysokie kondygnacje, ale jednocześnie mocno usztywnia wymogi dotyczące stabilizacji. Zjawiska pogodowe oraz nagłe podmuchy wiatru wprowadzają dodatkowe siły dynamiczne, które system musi zrównoważyć. Gęsta sieć miejskich instalacji czy bliskie sąsiedztwo innych budynków nierzadko wymuszają zastosowanie zmodyfikowanych mechanizmów podparcia. Technologia asymetrycznego rozstawienia podpór ułatwia pracę w wąskich uliczkach, gdzie pełne wysunięcie stabilizatorów okazuje się fizycznie niemożliwe. Zmiana bazy podparcia pociąga za sobą konieczność przeliczenia zredukowanych parametrów przez centralny komputer pokładowy.

Wpływ parametrów ładunku i podłoża na wybór sprzętu

Analiza samej masy podnoszonego elementu to zaledwie pierwszy krok do ustalenia właściwej konfiguracji na placu budowy. Środek ciężkości oraz geometria podwieszonego prefabrykatu bezpośrednio kształtują ostateczny moment obrotowy maszyny budowlanej. Daleko wysunięty punkt ciężkości długiej żelbetowej belki silnie obciąża ramię głównego wysięgnika podczas obrotu. Wymaga to znacznego skrócenia promienia operacyjnego lub sprowadzenia na teren inwestycji znacznie większego modelu żurawia. Aby zminimalizować podobne problemy logistyczne, doświadczeni wykonawcy montują dodatkowe, atestowane trawersy. Odpowiednio dobrany osprzęt pomocniczy stabilizuje wielkogabarytowe konstrukcje stalowe i zapobiega ich niekontrolowanemu odchylaniu podczas przenoszenia w powietrzu.

Zanim potężna maszyna wjedzie pod wskazany adres, inżynierowie szczegółowo badają parametry logistyczne oraz geotechniczne inwestycji. Kołowe żurawie samojezdne o tak imponującym udźwigu potrzebują niezwykle stabilnego podłoża o nośności minimalnej przekraczającej trzysta kilopaskali. Zapadający się grunt wokół głębokich wykopów fundamentowych stwarza ogromne zagrożenie dla pionowania urządzenia. Wykrycie braku stabilności nierzadko wymusza układanie grubych stalowych mat drogowych lub całkowitą rewizję strategii montażu. Przy słabszym podłożu wykonawcy chętniej stawiają na lżejsze jednostki, wykorzystując chociażby model TADANO FAUN dysponujący bezpiecznym udźwigiem siedemdziesięciu ton. Podmioty organizujące wynajem dźwigów białystok oraz generalni podwykonawcy realizujący zlecenia drogowe bardzo precyzyjnie analizują wytrzymałość podłoża. Firma Dźwigi Lewandowski z Wyszkowa udostępnia zróżnicowany park maszynowy pozwalający zrealizować specyficzne zadania montażowe w trudnych warunkach. Równie rygorystyczna pozostaje weryfikacja trasy dojazdowej do ścisłego centrum, często wymagająca uzyskania wcześniejszych pozwoleń na transport pojazdów ponadgabarytowych.

Geometria stanowiska kluczem do bezpiecznego montażu

Odpowiednia konfiguracja potężnego urządzenia podnoszącego wynika bezpośrednio z dogłębnej inżynieryjnej analizy stanowiska roboczego. Dopasowanie zaplanowanego promienia działania do warunków terenowych i otaczających przeszkód przesądza o zachowaniu pełnego bezpieczeństwa operacji. Nominalna klasa tonażowa wpisana w dokumentacji sprzętu stanowi zaledwie teoretyczny punkt wyjścia do zaawansowanych wyliczeń. Rozpatrzenie nośności lokalnego gruntu, właściwości aerodynamicznych zawieszonego ładunku oraz skali oddalenia od punktu posadowienia zabezpiecza płynną realizację zlecenia. Budowa wytrzymałych wiaduktów drogowych czy skomplikowany montaż posadzek słupów energetycznych wymaga zintegrowania tych wszystkich kluczowych danych technicznych. Ścisła współpraca kierownika obiektu z wykwalifikowanym operatorem pozwala zoptymalizować kąty podejścia jeszcze przed zablokowaniem osi. Nowoczesne systemy elektroniczne na bieżąco monitorują wszelkie przeciążenia, ale to prawidłowo wyliczona geometria ostatecznie eliminuje ryzyko niebezpiecznych i kosztownych awarii mechanicznych.
